HIWIN上银 FSV 上银滚珠丝杆-r1系列(螺母旋转式
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母插管突出型FSV
- 类型:
- 属性: HIWIN上银 FSV 上银滚珠丝杆-r1系列(螺母旋转式，-HIWIN上银 FSV 上银滚珠丝杆-r1系列(螺母旋转式-HIWIN上银 FSV 上银丝杆与银泰丝杆区别 上银3608滚珠丝杠是一种高精密的机械传动装置，广泛应用于机床、自动化设备等领域。它以银白的外观闪耀着光芒，散发着一股坚固和可靠的气息。每一颗滚珠都经过精心设计和加工，确保其间隙和圆周度的完美匹配，从而使得丝杠的运动更加平稳和精准。它的表面光滑细腻，摩擦阻力小，寿命长，能够承受较大的负载和运动速度。 3608型号的滚珠丝杠采用了先进的工艺和材料，具-HIWIN上银 FSV 上银滚珠丝杆-r1系列(螺母旋转式--HIWIN上银 FSV 上银滚珠丝杆-r1系列(螺母旋转式-

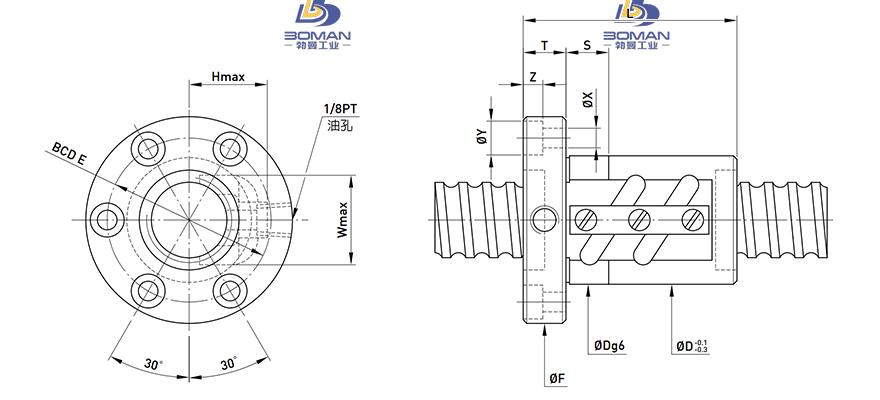

HIWIN上银 FSV 上银滚珠丝杆-r1系列(螺母旋转式 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 70 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | 64.91 |
|
| 滚珠节圆直径 | 71.4 |
|
| 钢球直径 | 6.35 |
|
| 精度等级 | ||
| 螺母直径 | 104 |
|
| 法兰直径 | 152 |
|
| 螺母长度 | 109 |
|
| 螺母安装 | PCD | 128 |
| 额定动负载 | CaN | 6843 |
| 额定静负载 | C0aN | 25011 |
| 有效圈数 | 2.5x2 |
|
| 法兰盘宽度 | 20 |
|
| 法兰安装孔通孔直径 | 13 |
|
| 法兰安装孔沉孔直径 | 20 |
|
| 法兰安装孔沉孔深度 | 13 |
|
| 轴向刚度 | KNm | 115 |
HIWIN上银 FSV 上银滚珠丝杆-r1系列(螺母旋转式此型号部分数据来源于NSK M-E011DCCN1-001 nsk dd马达调试
